Bộ hẹn giờ điều khiển tưới Điện Thoại Di Động

Giới thiệu:

Đây là 1 sản phẩm tiên phong trong việc ứng dụng điều khiển thiết bị công nghiệp, nông nghiệp bằng tin nhắn điện thoại. Có khả năng chống nhiểu tốt và bắt sóng mạnh nhờ có ăng ten bên ngoài.

Nó được ứng dụng rộng trong các ngôi nhà thông minh như điều khiển máy lạnh, máy nước nóng: bật máy lạnh, mở nước nóng trước khi về nhà.

Bật bơm tưới nước hay cho cá ăn.... mỗi khi ở xa

Kích hoạt các hệ thống chống trộm, an ninh.

Tưới tự động cho các nông trại lớn nhằm giảm chi phí đường ống .. và công sức kéo ống.

và còn nhiều ứng dụng khác

Thông số kỹ thuật

- Sử dụng cho điện 1 pha và 3 pha

- Điều khiển On/Off các thiết bị (như máy bơm, máy lạnh, hệ thống camera, cửa tự động...) từ xa bằng điện thoại.

- Gởi tin nhắn đến điện thoại cảnh báo tình trạng On/Off, mất nguồn, cấn Sim

- Kích hoạt On/Off thiết bị bằng tin nhắn hoặc cuộc gọi nhỡ.

- Cài đặt thời gian On/Off thiết bị bằng 1 tin nhắn (từ 30 phút đến 23,5 giờ)

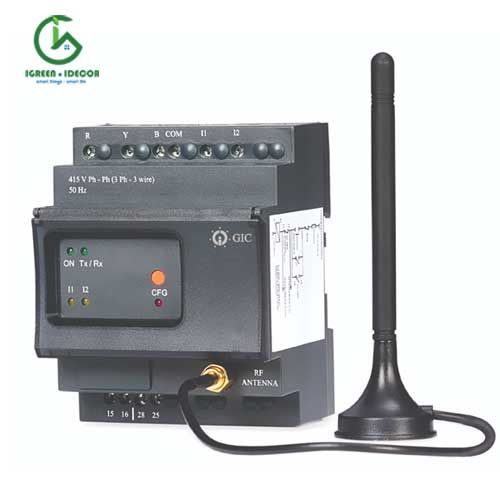

- Angten rời nên bắt và nhận sóng mạnh, chống nhiễu tốt.

- Relay output 5A (1NO,1NC)

- Sản phẩm đạt chất lượng châu âu.

- Ứng dụng khá rộng trong các hệ thống tưới nước, báo mất điện, hệ thống chiếu sáng.

- Cài đặt 3 số điện thoại ( 1 số chủ, 2 số phụ)

- Dể sử dụng và cài đặt

HƯỚNG DẪN LẮP ĐẶT

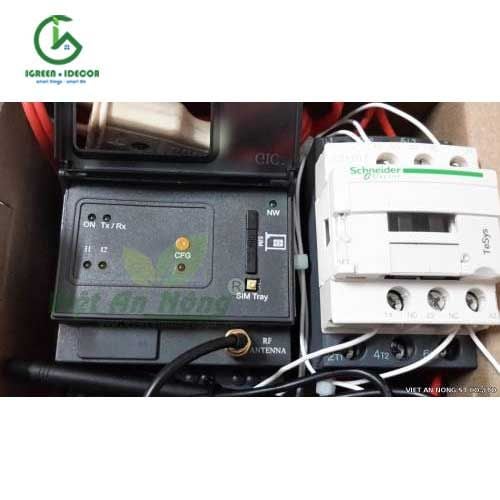

Bước 1: Mở tấm chắn bảo vệ và cho SIM vào khe Sim ( Ấn Nút SIM Tray là khe SIM tự bật ra) Lưu ý: Sim phải có tiển để hệ thống nhắntin báo thời gian bật tắt cho người sử dụng.

Bước 2: Nhấn nút CFG trên màn hình (màu đỏ) để sáng đèn.

Bước 3: Bước 3 dùng điện thoại di động gọi vào số SIM trên thiết bị. Lập tức thiết bị gửi tin nhắn báo Hệ Thống Hoạt Động về máy Chủ.

Lúc đó máy bơm hoạt động.

Bước 4: Để tắt thiết bị, Người sử dụng bấm gọi vào số SIM trên thiết bị một lần nữa (sau thời gian thiết bị đã hoạt động theo ý của người

sử dụng) thiết bị tự động ngắt bơm và nhắn tin về máy Chủ báo đã đóng.

Chú Ý:

• Nguồn điện đầu vào: - Hai sợi dây màu đỏ nằm cạnh nhau phía sau thiết bị là Đầu Vào của GSM ( Thiết bị điều khiển) và Thiết bị bật tắt bơm (Rờ le)

• Nguồn điện đầu ra: Một sợi dây màu đỏ năm riêng lẻ được gắn vào dây dẫn của bơm.

Các thông tin bổ sung cần thiết:

Trường hợp dùng Tin Nhắn:

• Sau khi cho SIM vào khe lập tức nhắn tin theo cú pháp: 11 <dấu cách> 0 gửi đến số Thẻ SIM của thiết bị để kích hoạt thiết bị (nếu không muốn gọi tới thiết bị)

• Tắt thiết bị soạn: 00 gửi tới Số trên SIM của thiết bị.

• Sử dụng Tin Nhắn để hẹn giờ tưới theo Mặc Định như sau:

+ Cú pháp: 11 <dấu cách> 1 đến 47.

Trong đó 1 đến 47 tương ứng với thời gian máy bơm hoạt động như sau: 1 = 30 phút, 2 = 1 giờ, 3 = 1 giờ 30 phút, 4 = 2 giờ,....cho tới 47 = 23 giờ 30 phút.

Ví dụ Soạn tin như sau gửi đến SIM Thiết Bị:

+ Cú pháp: 11 4: Thiết bị tự hoạt động sau 2 giờ sẽ tự tắt.

• Sử dụng tin nhắn để hẹn giờ tưới theo chế độ như sau:

+ Cú pháp: 22 <dấu cách> On Time < dấu cách> Off Time

Trong đó On Time là thời gian Bật Thiết Bị và Off Time là thời gian Tắt Thiết Bị.

Ví dụ: Soạn tin  như sau:

+ Cú pháp: 22 7 8 thì thiết bị tự hiểu là thời gian Bật thiết bị lúc 7 giờ sáng và tắt lúc 8 giờ sáng.

+ Trường hợp tắt chế độ hẹn giờ này thì soạn: 22 00 00 thiết bị tự tắt chế độ này quay về chế độ bình thường như trước.

• Vô hiệu hóa thiết bị và tư động kích hoạt thiết bị như sau:

+ Cú pháp soạn tin: 66 0 hoặc 1

Trong đó: 0 là vô hiệu hóa thiết bị và 1 là kích hoạt tự động

Ví dụ: Muốn vô hiệu hóa thiết bị soạn tin nhắn với cú pháp: 66 0.

(Trường hợp này ít dùng)

• Để kiểm tra tiền còn hay hết trên Thẻ SIM của thiết bị soạn tin nhăn với Cú Pháp: 88 gửi đến số trên thẻ sim.

• Để biết tình trạng hiện tại của thiết bị, soạn tin nhắn với Cú Pháp: 99 rồi gửi đến số trên thẻ SIM.

• Được phép thêm 2 số điện thoại khác đế Thiết Bị gửi tin nhắn về Tình Trạng của Thiết bị bằng cách soạn tin với cú pháp: 55 <dấu cách> Số điện thoại 1 <dấu cách> Số điện thoại 2

Ví dụ: Muốn cho 2 số 0934xxxx và 0978 xxxx cùng biết thông tin về Thiết Bị thì soạn:

55 0934xxxx 0978xxxx

Lập tức hai số này sẽ được thiết bị nhắn tin báo là đã cho phép biết về tình trạng hoạt động của thiết bị.

• Soạn 16 để cài đặt giờ địa phương cho thiết bị.

Ví dụ: Thiết bị có giờ là 12h30 nhưng giờ tại nơi mình ở là 14h20 thì ngay lập tức soạn tin nhắn với cú pháp: 16 gửi đến số trên thiết bị.

• Soạn tin nhắn với cú pháp: 17 gửi tới số trên thẻ sim để biết tổng quát về cấu hình của thiết bị.

• Để trở về chế độ mặc định ban đầu (chưa cài đặt) Người sử dụng cho thẻ SIM vào khe và bật nút CFG đến khi nút nhấp nhá đèn màu đỏ. Soạn tin nhắn với cú pháp: 79 gửi đến số SIM trên thiết bị.

• Để kiểm tra chất lượng sóng điện thoại: Soạn tin với cú pháp: 12 gửi tới số trên thẻ sim.
